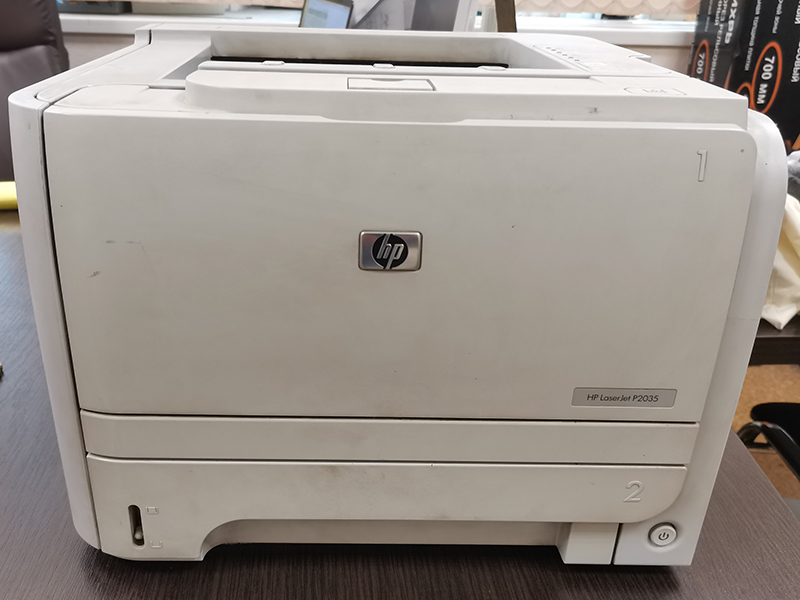

Сегодня мы будем препарировать достаточно старенький принтер. К нам поступил на ремонт HP LaserJet P2035 с жалобой на USB-разъем. Сам принтер произведен в те времена, когда технику делали на века. Но это все лирика.

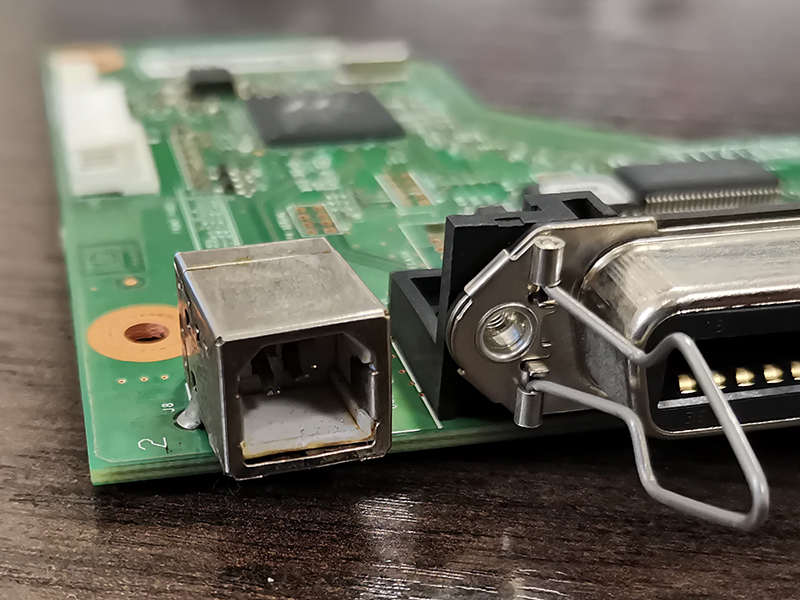

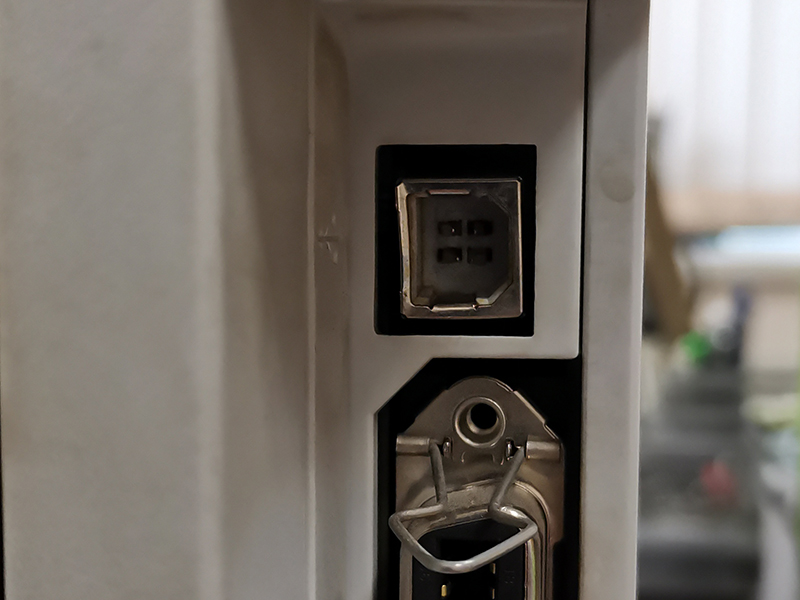

Невооруженным взглядом видим отсутствие центральной пластиковой части внутри разъема. Это не такая уж и большая беда - будем менять разъем.

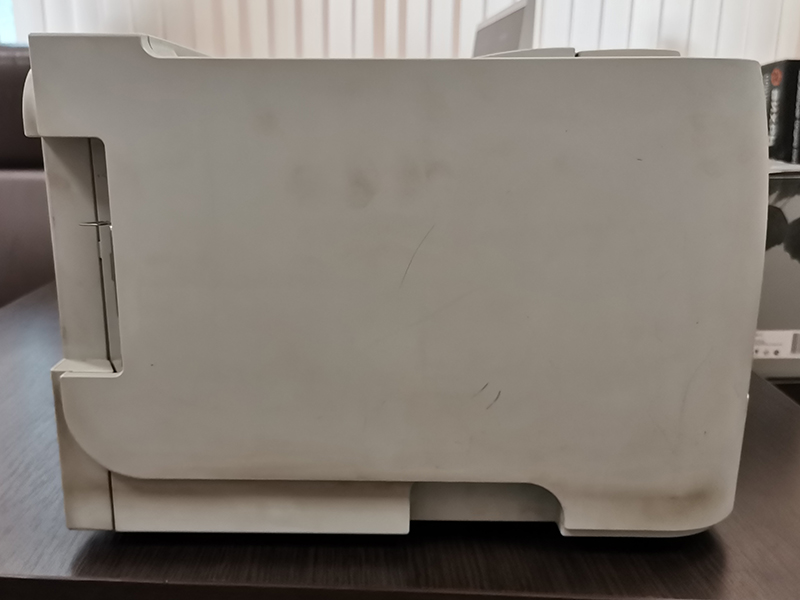

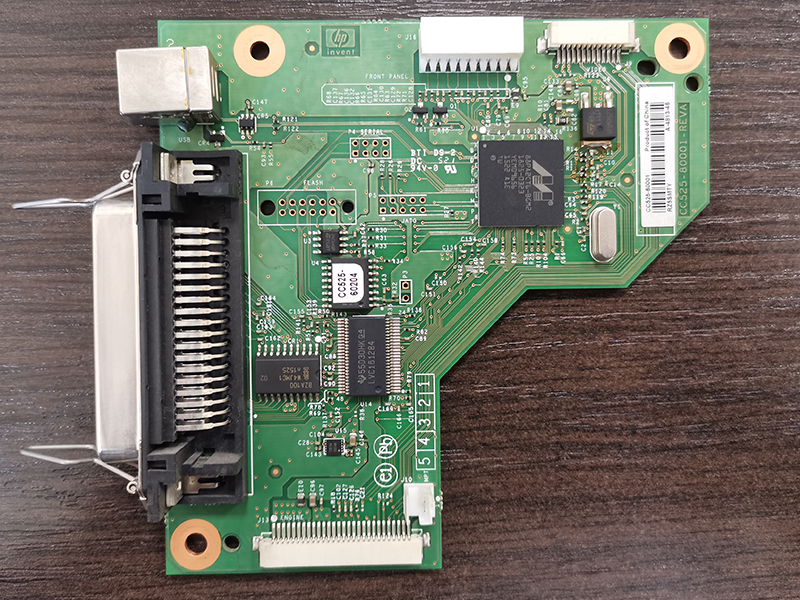

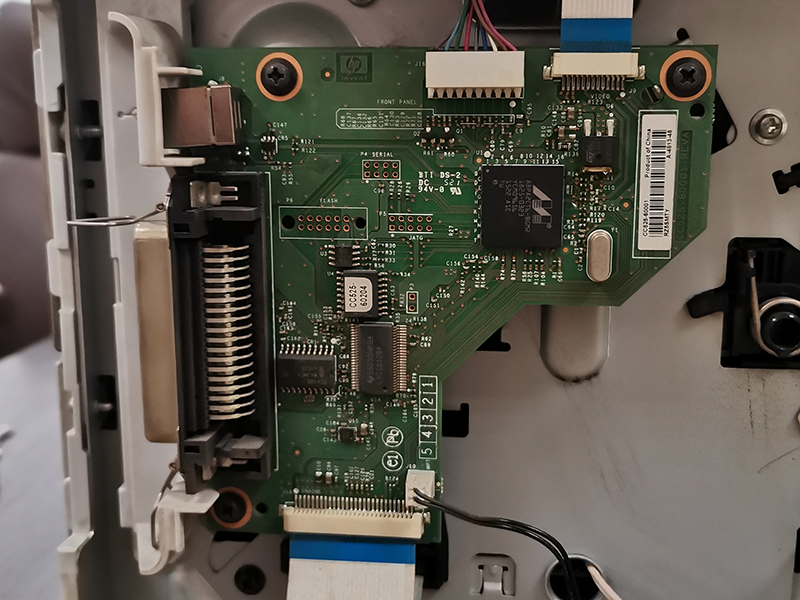

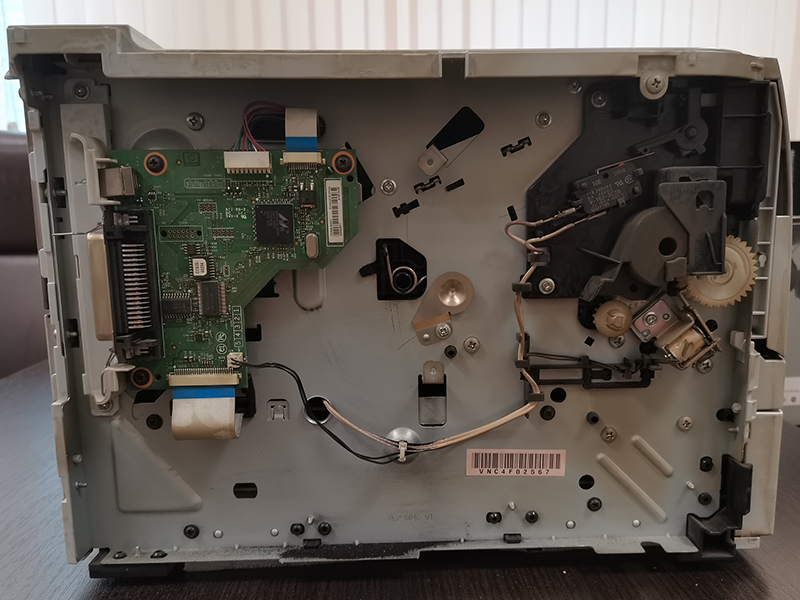

Нам нужно добраться до платы форматтера. Для этого снимаем левую стенку корпуса, она держится на защелках. Отключаем все провода и шлейфы и откручиваем три винта крепления платы форматтера. Попутно удаляем скопившуюся пыль.

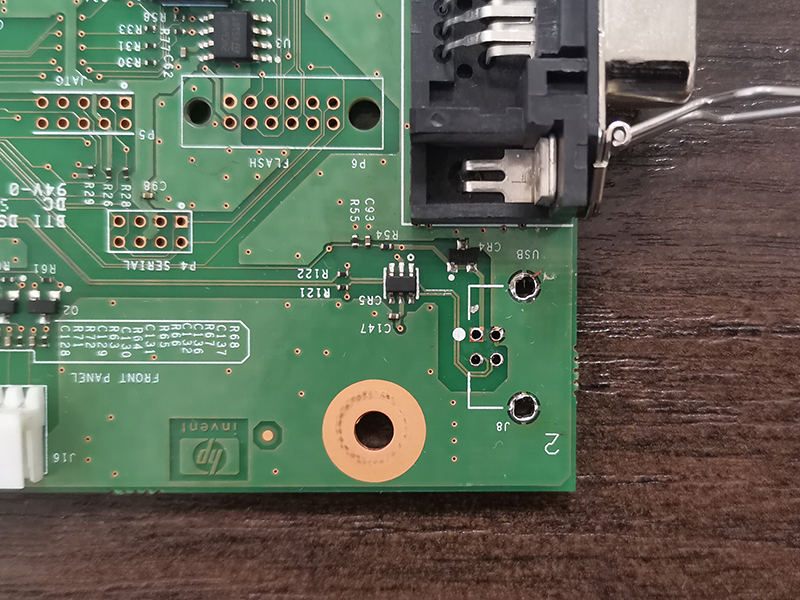

Выпаиваем старый разъем. Сохранять его нет смысла, поэтому для упрощения процесса можно смело ломать.

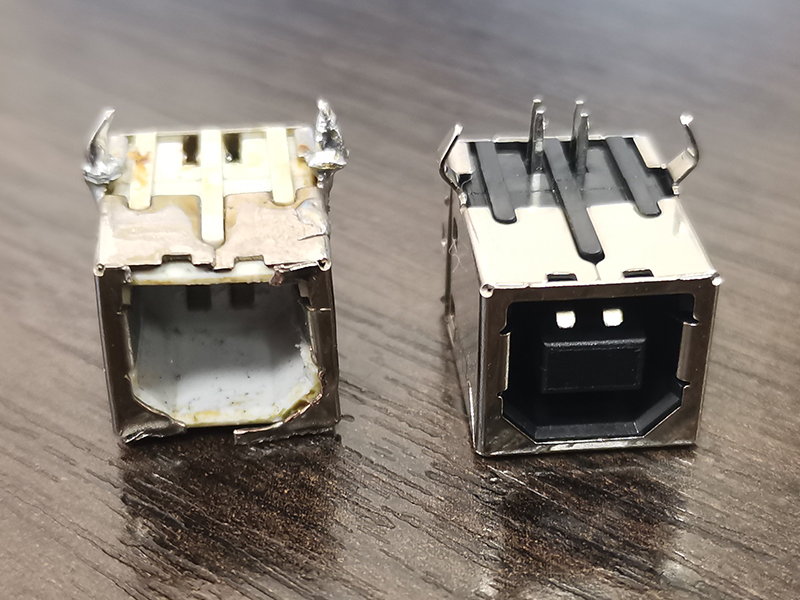

Место для установки нового разъема тщательно очищаем и подготавливаем. Из имеющихся разъемов на складе выбираем наиболее подходящий. В нашем случае была абсолютная копия разъема, разве что пластиковая часть разъема черного цвета.

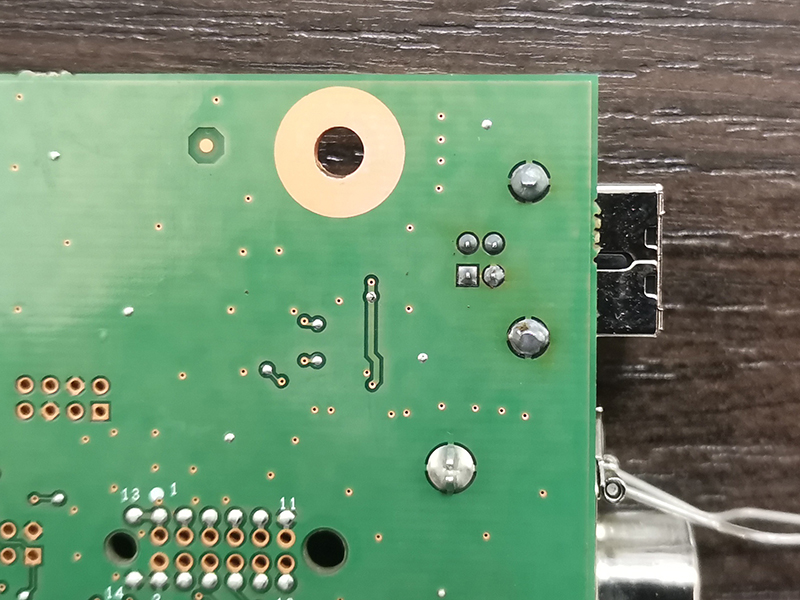

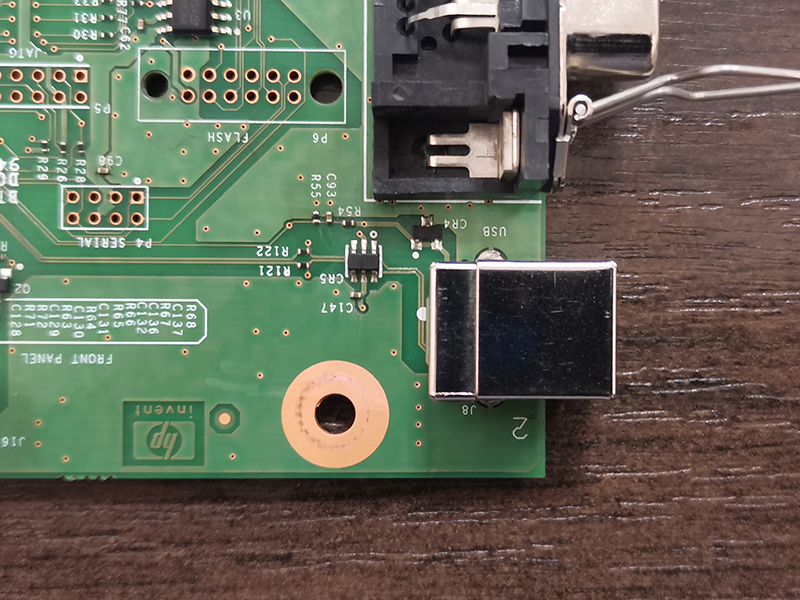

Новый разъем вставляем, запаиваем и очищаем место пайки от флюса и грязи. Получилось красиво. Осталось дело за малым: установить плату форматтера на место, собрать и протестировать принтер.

В этом принтере не все идеально, например, необходима замена термопленки, но клиент решил пока повременить с этим.
